Рубрика: КПГ1У

КПГ1У (ТУ 16.К01-56-2007)

Кабели гибкие для подъёмных и конвейерных систем

Основные технические и эксплуатационные характеристики кабеля КПГ1У

Применение кабелей КПГ1У:

• Кабели предназначены для присоединения передвижных механизмов, работающих в условиях изгиба при постоянно действующем растягивающем усилии, к электрическим сетям на напряжение 0,6/1 кВ переменного тока частотой до 400 Гц или постоянное напряжение 0,9/1,5 кВ
• Преимущественная область применения кабелей: при изгибах с радиусом изгиба не менее 5 диаметров кабеля при допустимой температуре нагрева токопроводящих жил до +75°С
• Кабели имеют силовой элемент, выполненный из высокопрочных арамидных нитей, что придаёт кабелю самонесущие свойства. Разрывная прочность силового элемента составляет от 2000 до 7800 Н в зависимости от маркоразмера кабеляПреимущества кабелей КПГ1У
• Конструкция кабеля КПГ1У оптимизирована для работы на подъёмно-транспортном оборудовании и защищена патентом на полезную модель. Каждый элемент конструкции сконструирован с учётом особенностей эксплуатации кабеля
• Электрическая изоляция токопроводящих жил обладает повышенными электрическими и физико-механическими характеристиками
• Наружная оболочка защищает кабель от механических повреждений в процессе эксплуатации. Применяемые материалы обладают повышенными физико-механическими характеристиками

Кабели силовые гибкие с резиновой высокопрочной оболочкой
КПГ1У, КПГ2У, КПГЭ2У, КПГН1У, КПГН2У, КПГНЭ2У, КПГПУ1У, КПГПУЭ2У

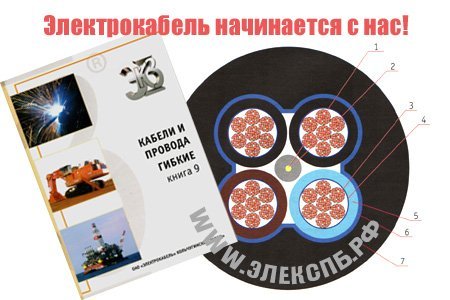

1 Упрочняющий сердечник
2 Изоляция упрочняющего сердечника
3 Токопроводящая жила
4 Сепаратор по токопроводящей жиле
5 Изоляция
6 Сепаратор по скрученным жилам
7 Высокопрочная наружная оболочка

Конструкция кабеля КПГ1У

*для токопроводящей жилы номинальным сечением 16 мм² и выше

Другие марки судового кабеля: КПГ1У, КПГ2У, КПГЭ2У
